不同薄膜的拉伸試驗方法介紹
來源：天氏庫力 發布日期
2021-01-19 瀏覽：
眾所周知，塑料薄膜是最主要的軟包裝材料之一，對于高分子聚合物來說，在沒有外力作用時，大分子鏈、鏈段或微晶的排列是無序的，呈現各向同性。當受到拉伸應力等外力作用時，大分子鏈、鏈段或微晶就會沿著外力方向進行有序排列，產生不同程度的取向，形成取向態結構。但是取向后，由于取向方向與未取向方向上原子之間的作用力不同，聚合物呈現為各向異性，致使材料在取向方向上的模量、強度、折射率等性質與取向前有了顯著的差別。因而對于成品薄膜，由于縱向、橫向取向程度的不同，其拉伸試驗時的結果差異較大，今天我們就給大家介紹幾款塑料薄膜的拉伸試驗。
本次試驗根據國標關于塑料試樣狀態調節和試驗的標準環境規定的環境條件下放置4~8h，并用天氏庫力公司生產的0.5級拉力試驗機進行試驗，并根據相應數據曲線獲得其不同的特點。
薄膜拉力試驗機
1.BOPP薄膜
BOPP薄膜的拉伸試驗采用切割法制備試樣，試樣類型為2型試樣，采用長150mm、寬(15±0.1)mm的長條形，夾具間距為100mm，試驗速度為(250±25)mm/min，分別進行縱向和橫向拉伸測試，繪制拉伸曲線，如圖1所示。

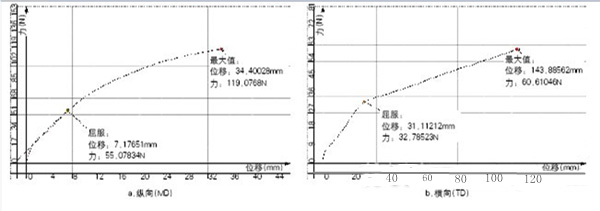

圖1 BOPP薄膜拉伸曲線(厚度：27μm)
從圖1可知，BOPP薄膜縱向、橫向拉伸曲線形態差異較大。MD曲線較為平滑，拉伸力數值較大，拉伸呈剛性；TD曲線呈現出屈服拐點，拐點前后曲線線性平直。
2.CPP薄膜
CPP薄膜試樣采用長150mm、寬15mm的長條形，標距為50mm，試驗速度為(500±50)mm/min，分別進行縱向和橫向拉伸測試，繪制拉伸曲線，如圖2所示。

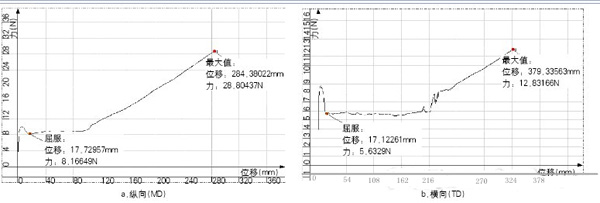

圖2 CPP薄膜拉伸曲線(厚度：25μm)
CPP薄膜縱向、橫向拉伸曲線形態近似，起始拉伸力迅速上升，曲線斜率較大，進入屈服后拉伸力隨拉伸伸長的增大無明顯變化，曲線呈波浪狀起伏，隨后隨拉伸伸長的增大薄膜拉伸力呈線性升高，表現出拉伸硬化現象。
3.LDPE薄膜
LDPE薄膜試樣為2型試樣，寬度為10mm，夾具間距為50mm，試驗速度為(500±50)mm/min，分別進行縱向和橫向拉伸測試。圖3為最常用的LDPE薄膜拉伸曲線。

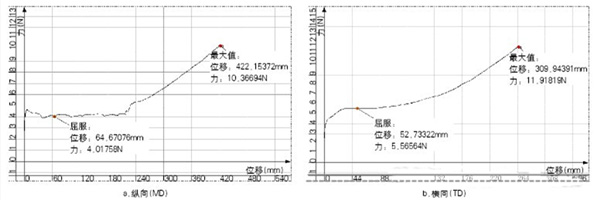

圖3 LDPE薄膜拉伸曲線(厚度：40μm)
從圖3可知，MD曲線與CPP薄膜的拉伸曲線類似;TD曲線起始拉伸力迅速上升至屈服拐點，后隨拉伸伸長的增大薄膜拉伸力升高較為緩慢，但曲線平滑，拉伸力穩定。
4.BOPET薄膜
BOPET薄膜試樣采用2型試樣，長150mm、寬(15±0.1)mm的長條形，夾具間距為100mm，試驗速度為(100±10)mm/min，分別進行縱向和橫向拉伸測試，繪制如圖4所示的拉伸曲線。

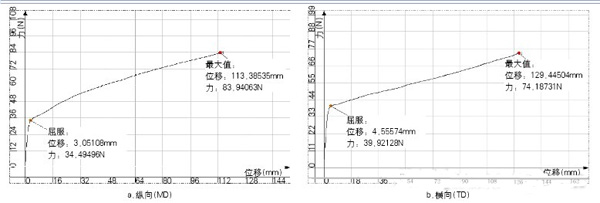

圖4 BOPET薄膜拉伸曲線(厚度：25μm)
從圖4可知，BOPET薄膜縱向、橫向曲線形態和數值均相近，起始拉伸力迅速上升至明顯的屈服拐點，之后拉伸力隨拉伸伸長的增大基本呈線性升高;曲線形態光滑平直，表現出拉伸力穩定，表明材料性能較為均衡。
推薦閱讀
【本文標簽】：薄膜拉伸試驗方法
【責任編輯】：天氏庫力 版權所有：http://www.wzfyz.cn/轉載請注明出處
