金屬或其它材料（包括膜層）受到外力作用不發生裂紋所表現的彈性或塑性形變的能力稱為延展性。
鍍層延展性的測定方法可分為拉伸試驗法和彎曲試驗法。測定時可剝下鍍層進行測定，也可不剝下鍍層直接測定。下面我們主要介紹一下這兩種延展性的測試方法及使用設備。
1、延展性測定方法
（1）剝下鍍層測定
①拉伸試驗：使用一定大小的試樣，用普通拉力機測定鍍層伸長率。按下式計算
D=△L/L×100%
其中，D表示鍍層伸長率（%）；△L表示試樣試驗前后的年度差；L是試樣原有長度。
②測微計彎曲試驗
本法使用測微計把鍍層變成U字形（U字形的外部必須是鍍層的外部），并慢慢夾緊直到鍍層破裂為止。伸長率可按下式計算：D=T/(2R-T)×100%
其中，D表示鍍層伸長率（%）；T是鍍層厚度（μm）；2R這是測微計讀書（μm）；
本方法適用于測定延展性差的鍍層（如光亮鍍鎳層）。
③虎鉗彎曲試驗
將試片用特制夾具固定在虎鉗上，彎曲至90°，再反向彎曲90°，反復彎曲直到鍍層產生裂紋為止。用彎曲次數來表征鍍層延展性。
④液壓膨脹試驗
利用水壓緩慢上升，造成試片變形。由試片突起膨脹而擠壓出水的體積計算試片的延展性。液壓膨脹法適用于測定薄板狀鍍層的延展性，但裝置復雜，操作麻煩。
⑤機械杯突試驗
根據試樣的寬度選擇一個規定的鋼球或球狀沖頭，向夾緊于規定壓模內的試樣均勻地施加壓力，記下鍍層開始產生裂紋時壓入的深度，以此作為鍍層延展性指標。杯突深度越大，鍍層延展性越好，反之則脆性越大。
（2）不剝下鍍層測定
①拉伸試驗
測定裝置和測定方法基本與剝下鍍層測定方法相似。當基體材料的延展性比鍍層的延展性好時，通常不采用剝下鍍層的方法試驗。
②三點彎曲試驗
本方法對試片需要彎曲部分（一般是中心）施以垂直方向的三點力進行試驗（見圖）。延展性可以由下式求得：D=4TS/l2×100%
其中，T是試樣厚度；S是垂直位移；l是標準長度（跨度）（mm）。
這種試驗也能在靜壓撓曲試驗機上進行。將片狀試樣S放在具有一定彎曲半徑的彎頭上，向試片施加壓力，試片產生撓曲形變直至產生裂紋。當鍍層開始產生裂紋時的撓度值作為衡量延展性的指標。
③四點彎曲試驗
試片受到兩個載荷，向中心對稱加力，此時按下式計算延展性：D=TS/(b2+2ab)×100%
其中，T是試片總厚度；S是垂直位移；a+b是兩支點距離的一半；a是載荷間距離的一半。
④圓筒心軸試驗：把帶有鍍層或涂覆層的細帶狀試片置于心軸上彎曲。用使鍍層不產生破裂的最小心軸的直徑求延展性。
⑤旋轉心軸彎曲試驗：將鍍好的試片在曲率逐漸變小的心軸上彎曲，用鍍層破裂時的曲率求延展性。
⑥圓錐心軸彎曲試驗：把鍍好的試片在圓錐心軸上彎曲，用10倍放大鏡或顯微鏡觀察裂紋來比較延展性。本法只適用于鍍層延展性差的薄片試樣。
⑦機械杯突試驗：與剝下鍍層進行測試的方法相同。
2、延展性測定方法的選擇
（1）10μm以下的鍍層，不需剝下，用彎曲試驗就能得到滿意的結果，尤以機械杯突試驗為最佳。
（2）10μm以上的鍍層，宜剝下鍍層測定。對于延展性好的鍍層，可用液壓膨脹試驗。而對于稍脆的鍍層，可用測微計彎曲試驗或機械杯突試驗。
（3）對于脆性大的鍍層，宜用延展性好的基材作為電鍍試樣，做螺旋心軸彎曲試驗或機械杯突試驗。
3、延展性測試用設備

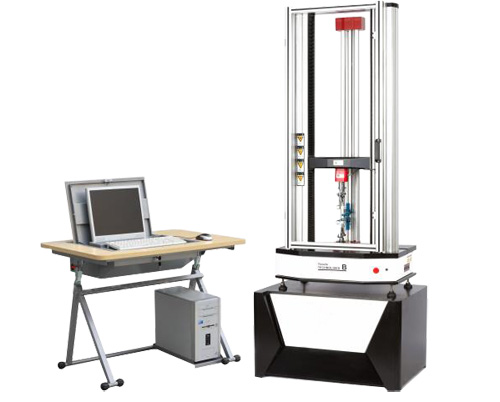

拉伸試驗跟彎曲試驗使用的是萬能試驗機，產品外觀及主要技術參數如下：
技術參數：
1、機臺容許最高荷重: 20KN ( 2T )
2、控 制 速度: 0.1~500mm/min
3、荷 重 元: 2T
4、整 機精 度: 0.5級
5、位移分解度: 0.001 mm
6、測試空間: 聯板行走空間約 700mm
7、試驗力測量范圍： 0.4％—100％FS
8、試驗力示值分辨率：最大試驗力的1/300000
9、顯示系統: 電腦顯示器顯示/數顯表顯示
10、控制方式: 電腦軟件控制
11、動力系統: 伺服電機
12、外表處理：采用美國杜邦粉末，靜電噴漆處理．經高溫 200 度固化.
13、機臺尺寸：400×380×1550mm
14、機臺重量：250KG
15、電源：220V 50HZ

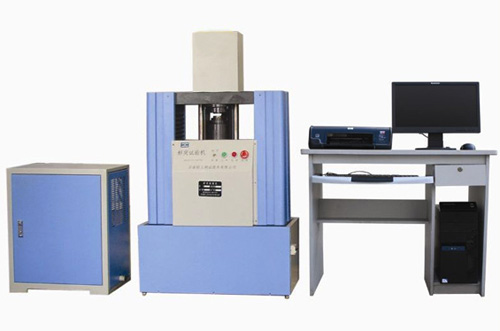

杯突試驗用的是杯突試驗機，產品外觀及主要技術參數如下：
技術參數：
1、最大測試厚度：標準杯突試驗0.05～3mm（高精度傳感器，可實現超薄板材試驗）
2、板材最大寬度：90-100mm；
3、沖頭最大行程，60mm；
4、最大沖杯負荷60kNmax；
5、最大夾緊負荷10kN；
6、數顯分辨率：0.01mm；
7、試驗力測量精度：±1%；
8、變形精度：±0.5%；
9、試驗速度：0.05mm/min -200mm/min（無級調速）；
10、杯突試驗模具規格：
●標準沖頭球：φ20±0.05mm
●標準墊模孔徑：φ33±0.1mm
●標準固定模孔徑：φ27±0.05mm
11、計算機顯示內容：夾緊負荷、沖壓力、位移及杯突值、速率、試驗曲線等；
12、控制方式：計算機自動實現試驗過程；
13、后臺數據庫采用ACCES，可按用戶要求提供多種格式的數據傳輸軟件；
14、液壓油：N46號液壓油（一般加油站可購到）；
15、外形尺寸：780×780×1100（mm）；
16、電源AC380V，AC220V；
17、重量260Kg。
