當光伏電池片以0.15毫米的纖薄身軀承載20年烈日炙烤，當焊帶與硅片間的粘接力決定整個組件的生死——這條微米級的結合界面，正被10工位剝離試驗機用牛頓級的精度丈量。它如同光伏產業的“質量顯微鏡”，在秒級測試中預演未來25年的風雨考驗。

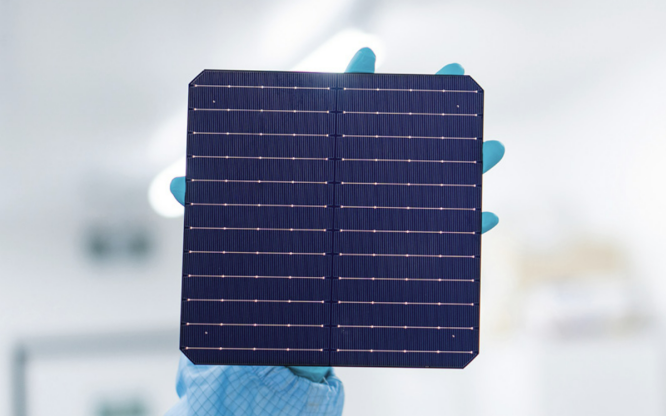

一、電池片：光伏板的“發電細胞”
太陽能電池片絕非普通硅片。這片160μm厚（≈頭發直徑）的晶體硅表面，密布著銀柵線電極，通過焊帶（銅鍍錫）串聯成發電陣列。其生命線在于：
- 導電命脈：0.2mm寬焊帶傳輸20A電流
- 力學韌帶：焊帶與硅片粘接力需＞1.5N/mm
- 環境耐力：耐受-40℃至+85℃冷熱循環2千次
但若焊接界面存在虛焊或熱應力裂紋，將導致組件功率衰減30%甚至起火。剝離測試正是為截斷這些“隱形殺手”而生。
剝離測試的三大生死指標
|
失效模式 |
破壞后果 |
測試機模擬邏輯 |
|
界面結合力不足 |
焊帶脫開造成電路斷路 |
90°垂直剝離測真實粘接強度 |
|
焊接熱損傷 |
硅片隱裂引發功率雪崩 |
高溫老化后復測剝離力衰減率 |
|
動態疲勞 |
風振導致焊點疲勞斷裂 |
10萬次變頻拉壓壽命試驗 |

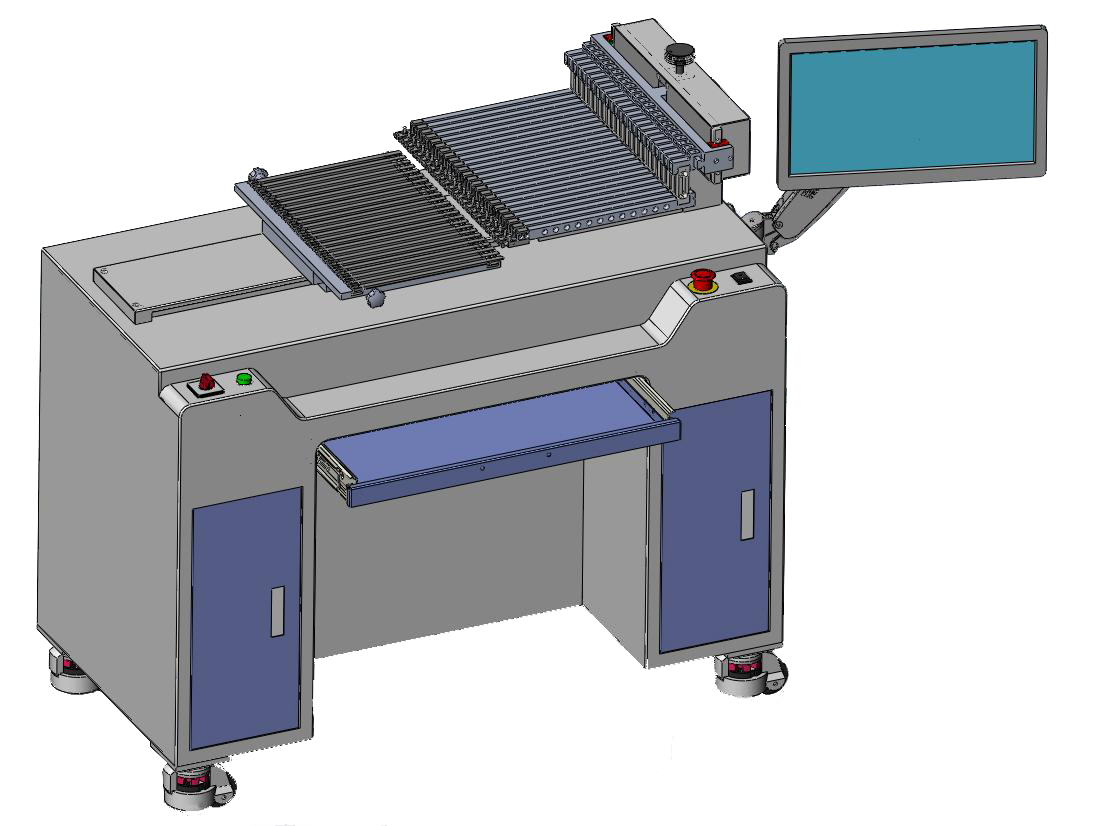

二、10工位試驗機：效率革命的“流水線法官”
傳統單工位檢測是產線瓶頸（1片/分鐘），而此設備以十通道并行測試將效率提升10倍，參數直擊行業痛點：
核心性能配置
|
參數項 |
技術指標 |
產業價值 |
|
工位數量 |
10通道獨立控制 |
日檢測量＞5000片（抵50人產能） |
|
測力精度 |
±0.5%FS（50N量程誤差＜0.25N） |
可檢出0.1N的虛焊缺陷 |
|
位移分辨率 |
0.01mm |
捕捉焊帶1%的異常形變 |
|
速度范圍 |
10-1000mm/min無極調速 |
慢速測強度（100mm/min），快速做壽命（500mm/min） |
智能系統三大破局點
1. 多通道“鷹眼”追蹤
- 10路高敏傳感器同步采集（精度0.5%），PC端分屏顯示力-位移曲線
- 自動標記峰值力（Fmax）、界面失效點（如圖），1秒生成EXCEL報告
2. 剛柔并濟治具
- 上夾具：氣動夾嘴防滑傷焊帶（夾持力0-50N可調）
- 下平臺：硬質合金支撐臺（平面度±0.01mm），杜絕硅片彎曲失真
3. 安全雙保險
- 力值超限98%自動急停，保護脆性硅片
三、測試標準的“毫米級鐵律”
設備嚴格遵循光伏焊接質量“基本法”：
國標強制項（YD/T 1539-2006）
- 剝離角度：90°±5°垂直分離（模擬焊帶最脆弱受力方向）
- 臨界閾值：單點剝離力≥1.5N/mm（低于此值直接報廢批次）
- 速度規范：測試速率100±10mm/min（還原真實應力加載）
四、10工位VS單機版
|
痛點 |
單工位局限 |
10工位解決方案 |
|
檢測效率 |
1片/分鐘拖累產線節拍 |
10片并行，效率提升900% |
|
數據可比性 |
分次測試環境波動大 |
同溫同壓同步測試，誤差＜0.1% |
|
人力成本 |
1人操作2臺機 |
1人監控10通道 |
那些經受過10工位“集體考核”的電池片，正以牛頓級的結合力與微米級的工藝一致性，托起中國光伏征服世界的野心。當屋頂光伏板在烈日下持續輸出電流時，背后正是這臺十工位試驗機，在毫秒間筑牢了能量的傳遞之橋。
