鋁箔真空袋熱封強度測試與單柱拉力機的應用指
來源：天氏庫力 發布日期
2026-02-25 瀏覽：
熱封強度是評估鋁箔真空袋封口質量的核心指標，它直接決定了包裝能否在物流、倉儲和銷售環節中有效保護內容物。對于鋁箔真空袋而言，足夠的熱封強度可以防止因封口開裂導致的產品泄漏、氧化變質和微生物污染，尤其對食品、藥品等對保質期要求嚴格的產品更為關鍵。
鋁箔真空袋通常采用多層復合材料結構，其中鋁箔層主要提供卓越的阻隔性能（阻氧、阻濕、避光），而熱封強度則依賴于最內層的熱封材料（如聚乙烯PE）在特定工藝下的融合質量。如果熱封強度不足，即使材料本身的阻隔性再優異，整個包裝也會因封口失效而失去保護功能。 因此，熱封強度測試已成為鋁箔真空袋生產和質量控制中不可或缺的環節，通過精確的測量和數據反饋，幫助企業優化熱封工藝參數，避免因包裝問題導致的退貨損失和品牌信譽損害。
一、熱封強度測試的核心原理與標準流程
1、測試基本原理
熱封強度測試的基本原理是模擬封口在實際使用中所承受的剝離力。通過使用單柱拉力試驗機，將特定尺寸的試樣以180度展開并夾持在兩個夾具之間，以恒定速度拉伸，直到封口完全分離或達到規定的斷裂點。儀器會精確記錄整個過程中的力值變化，并計算出最大熱封強度值，單位為N/15mm。
2、標準測試流程
鋁箔真空袋與食品包裝袋的熱封強度測試類似，有拉伸試驗法、剝離試驗法、撕裂試驗法和耐壓試驗法，本文以拉伸實驗法為例，介紹一下怎樣用TSKL-200D單柱拉力試驗機完成熱封強度測試。（注：其余三種試驗法可以通過更換不同夾具，配合TSKL-200D單柱拉力試驗機完成試驗。）
● 試樣制備：從鋁箔真空袋的側面、背面、頂部或底部熱封部位，垂直於封口方向裁取寬度為15mm±0.1mm、展開長度為100mm±1mm的試樣。至少應從5個不同的包裝袋上裁取10個有效試樣，以確保數據的代表性。當無法直接取得足夠長度的試樣時，可使用玻璃紙粘接帶粘接相同材料進行延長。
● 狀態調節：裁切后的試樣需在溫度23±2°C、常濕環境中進行至少4小時的狀態調節，以消除環境因素對材料性能的影響。
● 儀器設置：將單柱拉力試驗機的測試速度設定為300±20mm/min，并根據試樣特性選擇合適的夾具（通常為氣動或手動楔形夾具）。
● 測試執行：將試樣以封口為中心線展開呈180°，兩端分別夾在試驗機的上下夾具上，確保試樣縱軸與夾具中心線重合，松緊適度。啟動設備后，拉力機自動施加拉力，直至試樣分離或斷裂。若試樣在夾具內斷裂或封口未被拉開而材料本身斷裂，該試樣結果作廢需重新補測。
● 結果計算：單柱拉力試驗機會自動記錄最大力值，并將結果轉換為N/15mm表示。計算10個試樣的平均值作為最終熱封強度結果，并分析數據的標準偏差和變異系數，評估生產一致性。
二、單柱拉力試驗機的技術特點與選型要點
1、設備工作原理與核心構成
單柱拉力試驗機采用高剛性單柱式結構與高精度伺服電機驅動系統，通過同步帶傳動帶動橫梁上下移動，實現對試樣的拉伸加載。測試時，試樣兩端通過夾具固定，傳感器實時采集加載過程中的力值信號，位移傳感器同步記錄橫梁移動距離，數據傳遞至智能控制系統后，依據預設標準自動計算抗拉強度、剝離強度、斷裂伸長率等參數。
核心系統包括：
● 驅動系統：伺服電機與滾珠絲杠組合，保證傳動平穩和精確定位。
● 力值傳感系統：24位高精度AD轉換器與稱重傳感器，力值分辨率可達0.01N，精度等級達0.5級。
● 控制系統：微處理器或計算機系統，實現測試控制、數據采集和分析功能。
● 夾具系統：氣動、手動楔形或其他專用夾具，確保試樣在測試過程中不滑脫、不損傷。
2、關鍵性能參數與選型指南
選擇適合鋁箔真空袋熱封強度測試的單柱拉力試驗機時，需重點關注以下技術參數：
● 最大試驗力：2KN-根據鋁箔的最大預期強度選擇，覆蓋0~2KN范圍
● 力值精度：±0.5%-確保測試結果的準確性和可靠性
● 速度范圍：1~500mm/min-需覆蓋測試標準要求的300±20mm/min
● 有效行程：≥500mm-滿足100mm試樣以及夾具的夾持需求
● 夾具類型：可選氣動或手動夾具-確保15mm寬試樣夾持牢固，防滑脫
● 符合標準：GB/T 1004、ASTM F88、GB/T 8808-確保測試方法符合行業規范

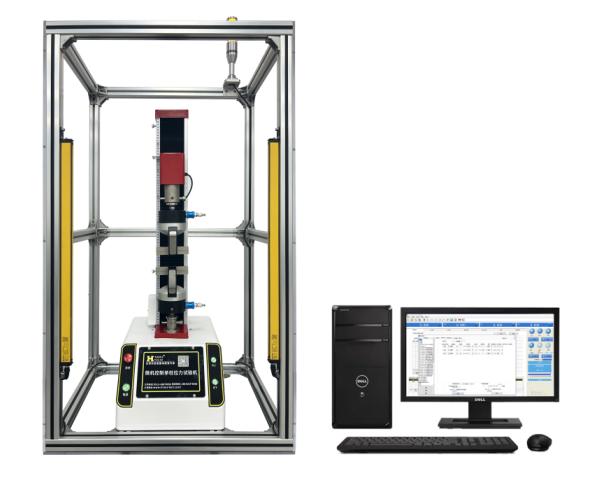

單柱拉力試驗機示意圖
三、影響熱封強度的關鍵因素分析與優化策略
1、材料與結構因素
熱封層材料厚度：熱封強度與樹脂厚度基本呈正比關系。增加熱封層厚度可提供更多的融合材料，從而提升封口強度，但需考慮成本與柔韌性平衡。
復合材料構成：鋁箔真空袋通常為多層復合結構（如PET/AL/PE），各層的材質、厚度及界面粘合強度都會影響最終的熱封性能。鋁箔層提供阻隔性，而熱封層的材料配方（如PE的種類和改性程度）直接決定熱封性能。
2、工藝參數優化
熱封工藝三大核心參數溫度、壓力和時間需要精確協調，才能獲得最佳熱封強度：
● 熱封溫度：溫度過低會導致薄膜融合不完全，強度不足；溫度過高則可能引起材料降解、變形甚至燙傷。鋁箔真空袋的熱封溫度通常根據熱封層材料確定，如藥用鋁箔包裝袋的熱封溫度一般在150-170℃。
● 熱封壓力：適當的壓力促進材料分子間接觸和擴散，增強融合；但壓力過大會擠走過多熱封材料，削弱封口強度。
● 熱封時間：時間太短，熱傳遞不充分，融合不徹底；時間過長，可能導致材料過熱或生產效率降低。通常溫度越高，所需時間越短。
在實際生產中，必須通過大量的實驗確定最適合特定材料和設備的熱封參數組合，并在生產過程中定期抽檢，建立持續監控和反饋機制，確保熱封質量的穩定性。
四、常見問題與解決方案
在進行鋁箔真空袋熱封強度測試時，常會遇到以下問題：
● 試樣在夾具內斷裂：可能原因是夾具壓力過大或夾具齒面磨損，應調整夾具壓力或更換夾具，也可考慮使用專用襯墊保護試樣。
● 數據波動大：可能源于試樣制備不一致、狀態調節不充分或設備校準問題。確保試樣裁切精確、邊緣平滑，嚴格遵循狀態調節要求，并定期校準拉力試驗機。熱封強度是評估鋁箔真空袋封口質量的核心指標，它直接決定了包裝能否在物流、倉儲和銷售環節中有效保護內容物。對于鋁箔真空袋而言，足夠的熱封強度可以防止因封口開裂導致的產品泄漏、氧化變質和微生物污染，尤其對食品、藥品等對保質期要求嚴格的產品更為關鍵。
● 熱封強度不足：檢查熱封工藝參數（溫度、壓力、時間）是否合適，驗證熱封層材料厚度和配方，評估是否有污染影響熱封效果。
● 封口未開而材料斷裂：表明熱封強度大于材料本身的拉斷力，應從材料強度和生產工藝角度綜合考慮，可能需要調整材料結構或熱封參數。
結語
鋁箔真空袋的熱封強度測試是確保包裝功能完整性的關鍵環節，而單柱拉力試驗機為實現精確、可靠的測試提供了技術保障。通過標準化的測試流程、合適的設備選型和嚴格的工藝控制，企業能夠有效提升鋁箔真空袋的產品質量，降低包裝失效風險。隨著包裝行業向更高質量、更高效率方向發展，結合智能化的測試設備和科學的質量管理體系，將成為軟包裝企業提升市場競爭力的重要途徑。
推薦閱讀
【本文標簽】：鋁箔,真空,袋熱,封,強度,測試,與,單柱,拉力機,的
【責任編輯】：天氏庫力 版權所有：http://www.wzfyz.cn/轉載請注明出處
