膠帶、不干膠剝離強度測試可分為180度剝離，90度剝離。常見為180度剝離，以下是膠帶不干膠剝離力的測試方法概述，不干膠膠粘帶180°剝離強度膠帶、不干膠剝離強度測試可分為180度剝離，90度剝離。常見為180度剝離，以下是膠帶不干膠剝離力的測試方法概述，不干膠膠粘帶180°剝離強度測定方法：
1、適用范圍
本標準規定了用剝離法測量分開壓敏膠粘帶與被粘板材所需力的測定方法。
壓敏膠粘帶與被粘物為片、膜材料時，將采用金屬校直板進行測定。
2、原理
用180°剝離方法施加應力，使壓敏膠粘帶對被粘材料粘接處產生特定的破裂速率所需的力。

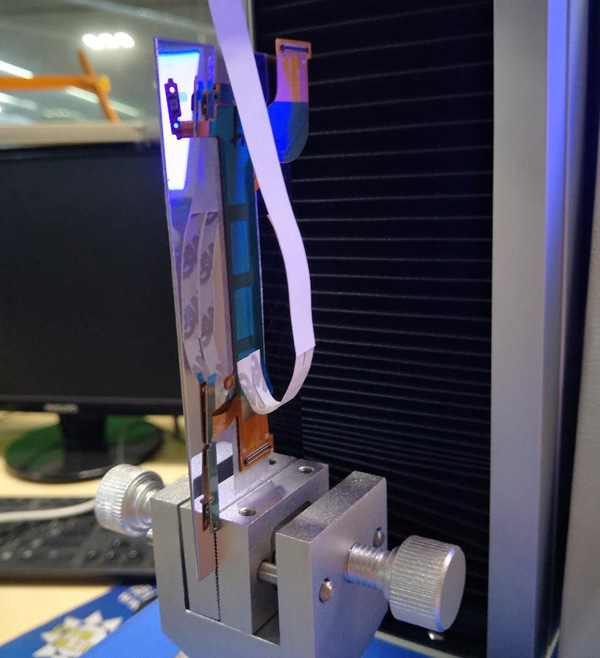

不干膠膠帶180度剝離測試現場圖：
3、裝置
3.1輥壓裝置
3.1.1壓輥是用橡膠覆蓋的直徑為84±1mm，寬度45mm的鋼輪子。
3.1.2橡膠硬度(邵爾A型)為60°±5°，厚度 6 mm。
3.1.3壓輥質量為2000±50g。
3.2試驗機
3.2.1拉力試驗機應符合JB 706—77 《機械式拉力試驗機技術條件》的關于鑒定試驗機的要求。
3.2.2拉力試驗機應附有能自動記錄剝離負荷的繪圖裝置。
4、試樣
4.1膠粘帶
膠粘帶寬度為20±1、25±1mm，長度約200mm。
4.2試驗板
膠粘帶與板材粘合時，試驗板表面應平整，試驗時不應產生彎曲變形，試驗板尺寸如圖2所示。單位：mm。
4.3校直板膠粘帶與片、膜材料粘合時，應使用金屬校直板，其尺寸如圖3所示。單位：mm。
4.4試樣制備
4.4.1被粘材料、表面處理方法、試樣制備后的停放時間等應按產品工藝規程要求進行。
4.4.2為了保證在試驗時膠粘帶與被粘片、膜材料保持180°分離角度，用膠粘帶將試片順長度方向的兩側粘貼在金屬校直板上。
5、試驗條件
5.1試驗室溫度為23±2℃;相對濕度為65±5%。
5.2膠粘帶、被粘材料應在5.1條件下放置2h以上。
6、試驗步驟
6.1用精度不低于0.05mm的量具測量膠粘帶寬度。
6.2將膠粘帶剝開，切去外面的3～5層，均勻撕剝膠粘帶(在粘合長度內不能接觸手或其它物體)，使膠粘帶與被粘材料一端粘接，其夾角大于30°，被粘材料的另一端下面放置一條長約200 mm，寬40mm的滌綸膜或其它材料，然后用輥壓裝置的輪子在自重下約以120mm/s的速度對試樣來回滾壓三次。
6.3到達產品工藝規程規定的停放時間后，將試樣自由端折過180°，并剝開粘合面約10mm。被粘材料夾在下夾持器上，試樣自由瑞夾在上夾持器上。應使剝離面與試驗機力線保持一致。
6.4試驗機以300 ±10mm/min下降速度連續剝離。有效剝離粘合面長度約100mm，并有自動記錄裝置給出剝離曲線。
7、試驗結果
7.1取值范圍
在記錄曲線中，曲線AB、CD部分都不計入試驗結果。單位：mm。
7.2求積儀法計算

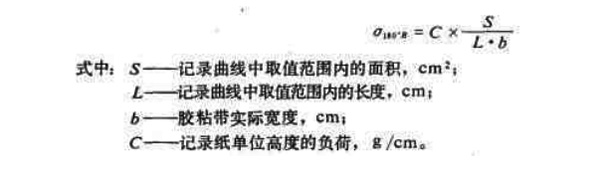

壓敏膠粘帶180°剝離平均強度按下式計算：
7.3讀數法計算

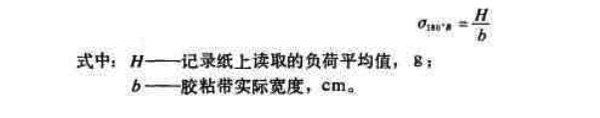

在記錄曲線的取值范圍內，依次等分讀取不少于10個測定值，然后按下式計算壓敏膠粘帶180°剝離平均強度，計算公式如下：
7.4代表同一性能的試樣個數不應少于五個，試驗結果以剝離強度的算術平均值、最 大值、最 小值表示。
8、試驗報告
a.膠粘帶型號、送樣日期;
b.試驗室溫度、濕度、試驗日期;
c.被粘材料、表面處理方法
d.輥壓速度、次數;
e.試樣制備后停放時間;
f.試樣的破壞類型和數量;
g.剝離強度的算術平均值、最 大值、最 小值;
h.試驗結果的計算方法。
來源：天氏庫力 發布日期
2018-06-24 瀏覽：
